Спиральновитые трубы из полиэтилена
СВТ или спиральновитые трубы из полиэтилена низкого давления — это сверхпрочные изделия для строительства безнапорных трубопроводов различного диаметра, а также реконструкции изношенных магистральных сетей. Трубы изготавливаются из полого профиля ПНД методом спирального навивания и соединением смежных витков экструзионной сваркой. Профиль имеет квадратный профиль, что позволяет хорошо воспринимать динамические и статические нагрузки в процессе эксплуатации.
Трубы СВТ имеют классы жесткости от SN2 до SN16 и могут быть заложены на глубину до 12 метров. Их вес в десять раз легче бетонных аналогов, а поверхность обладает высокой механической и химической стойкостью. Они используются для создания крупных канализационных и ливневых систем, элементов подвода и стока жидкости промышленных предприятий, а также как отдельные элементы для всевозможных гидротехнических сооружений.
Области использования
- Безнапорные трубопроводы для технических жидкостей
- Сточные и ливневые коллекторы
- Элементы мелиоративных систем
- Основа для коммуникационных тоннелей
- Всевозможные резервуары (пожарные, питьевые, промышленных отходов и пр.)
- Корпуса канализационных насосных станций
- Колодцы, понтоны, локальные очистные сооружения
- Восстановление (санация) изношенных сетей методом протаскивания (гильзования)
Технические параметры СВТ
Материал труб: полиэтилен высокой плотности (ПЭ 100)
Размерность: DN/ID 400 – 3000 мм.
Кольцевая жесткость: SN2, SN4, SN6, SN8, SN12, SN16
Условное обозначение трубы СВТ: Труба СВТ DN/ID 1200 SN8, СТО 43359779-007-2020
Производство

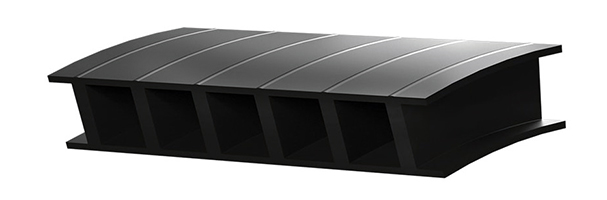

Для изготовления труб СВТ используется полиэтилен низкого давления (ПНД/HDPE) и специальная композиция. В основе каждой трубы лежит пустотелый профиль квадратного или прямоугольного сечения, который наматывается по требуемому диаметру, а затем смежные витки свариваются между собой экструзионной сваркой. Такой способ производства позволяет добиться высоких прочностных показателей при низком удельном весе секции трубы.

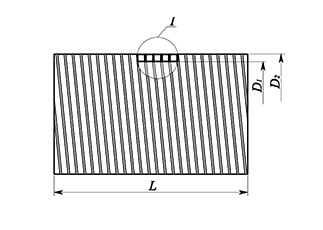

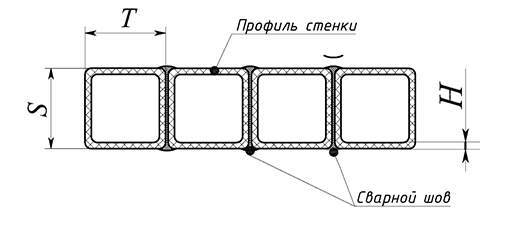

| Внутренний диаметр DN/ID, мм | Параметры профиля стенки | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| SN2 | SN4 | SN8 | |||||||
| Ширина, S, мм | Длина, T, мм | Толщина, H, мм | Ширина, S, мм | Длина, T, мм | Толщина, H, мм | Ширина, S, мм | Длина, T, мм | Толщина, H, мм | |
| 800 | 40 | 40 | 3,5 | 40 | 40 | 4,0 | 50 | 50 | 5,0 |
| 1000 | 40 | 40 | 5,0 | 50 | 50 | 5,0 | 62 | 62 | 6,0 |
| 1200 | 62 | 62 | 5,0 | 62 | 62 | 6,0 | 75 | 75 | 8,0 |
| 1300 | 62 | 62 | 5,0 | 75 | 75 | 6,5 | 85 | 85 | 7,5 |
| 1400 | 62 | 62 | 5,5 | 75 | 75 | 7,0 | 90 | 90 | 8,0 |
| 1500 | 62 | 62 | 6,0 | 75 | 75 | 7,5 | 105 | 105 | 9,0 |
| 1600 | 75 | 75 | 6,5 | 85 | 85 | 7,5 | 105 | 105 | 9,5 |
| 1800 | 85 | 85 | 6,5 | 95 | 95 | 8,5 | 115 | 115 | 10,0 |
| 2000 | 90 | 90 | 7,5 | 105 | 105 | 9,0 | 125 | 125 | 11,5 |
| 2200 | 90 | 90 | 8,0 | 115 | 115 | 10,0 | 135 | 135 | 12,5 |
| 2400 | 95 | 95 | 8,4 | 125 | 125 | 11,0 | 155 | 155 | 13,5 |
| 2500 | 105 | 105 | 10,0 | 125 | 125 | 11,5 | 155 | 155 | 14,0 |
| 2600 | 113 | 113 | 10,5 | 144 | 144 | 12,3 | 178 | 178 | 17,0 |
| 2800 | 121 | 121 | 11,5 | 155 | 155 | 13,5 | 188 | 188 | 19,0 |
| 3000 | 132 | 132 | 12,3 | 165 | 165 | 14,5 | 200 | 200 | 20,7 |
Основные характеристики полиэтилена
| Наименование показателя | Размерность | Значение |
|---|---|---|
| Индекс расплава (190 °C; 5 кгс) | г/10 мин | 0,1-0,7 |
| Предел текучести при растяжении при 23 °C | Мпа | 20-25 |
| Относительное удлинение при разрыве при 23 °C | % | > 600 |
| Температура хрупкости | °C | < -70 |
| Модуль упругости | Мпа | 170-250 |
| Коэффициент теплого расширения | мм/м°C | 0,17 |
Варианты исполнения труб:
- С гладкими торцами. Под соединение секций с помощью экструзионной сварки.
- С нарезанной резьбой. Для соединения секций методом свинчивания.
Преимущества СВТ труб
Спиральновитые трубы из полиэтилена высокой плотности являются достойной альтернативой традиционным трубам из железобетона и чугуна. Они обладают такими преимуществами:
- Экологически безопасны, не выделяют опасные вещества
- Малый вес и большая прочность
- Срок эксплуатации более 50 лет
- Химическая стойкость
- Морозоустойчивость
- Малый гидроабразивный износ
-
Низкое тепловое расширение
-
Хорошие диэлектрические свойства
-
Не подвержены коррозии
Сравнительные показатели износа труб из разных материалов
| Материал | Износ, мм | |||
|---|---|---|---|---|
| Крупный песок | Мелкий песок | |||
| 2,1 м/с | 4,5 м/с | 2,1 м/с | 4,5 м/с | |
| Полиэтилен | 0,65 | 1,81 | 0,04 | 0,02 |
| Сталь | 0,06 | 0,46 | 0,03 | 0,06 |
| ABS | 0.36 | 2.07 | 0.07 | 0.51 |
| Акрил | 0,99 | 4,10 | 0,17 | 0,42 |
Цены
Ниже представлены ориентировочные цены на спиральновитые полиэтиленовые трубы (СВТ) ГОСТ Р 54475-2011, СТО 43359779-007-2020. Точную стоимость уточняйте у менеджеров отдела продаж.
| Диаметр внутренний, мм | Стоимость за 1 п/м руб. с НДС | ||
|---|---|---|---|
| SN2 | SN4 | SN8 | |
| 600 | 7 915 | 9 225 | 13 700 |
| 680 | 9 415 | 10 850 | 16 995 |
| 700 | 10 254 | 11 380 | 17 214 |
| 780 | 11 200 | 14 000 | 18 490 |
| 800 | 12 610 | 17 050 | 18 900 |
| 880 | 12 900 | 18 685 | 20 230 |
| 900 | 12 980 | 18 260 | 20 245 |
| 970 | 16 050 | 21 100 | 23 000 |
| 1000 | 19 460 | 23 090 | 29 180 |
| 1170 | 24 950 | 29 770 | 35 920 |
| 1200 | 23 730 | 30 700 | 39 940 |
| 1300 | 26 850 | 30 220 | 42 190 |
| 1400 | 33 180 | 40 690 | 52 580 |
| 1500 | 34 850 | 42 980 | 59 200 |
| 1600 | 37 510 | 46 880 | 60 150 |
| 1700 | 44 720 | 57 140 | 61 550 |
| 1800 | 53 100 | 61 650 | 76 800 |
| 2000 | 66 250 | 88 710 | 115 240 |
| 2200 | 78 270 | 91 830 | 118 000 |
| 2400 | 111 600 | 109 300 | 137 510 |
| 2600 | 122 570 | 130 200 | 162 800 |
| 2800 | 124 050 | 134 500 | 201 700 |
| 3000 | 138 300 | 207 700 | 285 530 |
Оформить заказ

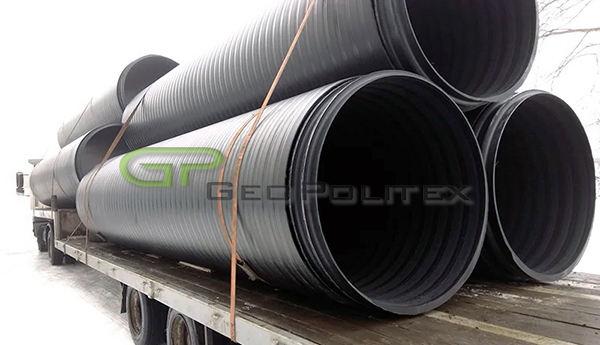

Компания «Геополитекс» предлагает купить спиральновитые полиэтиленовые трубы СВТ по выгодным ценам в Курске. Для уточнения стоимости и получения коммерческого предложения — отправьте запрос на нашу почту . Мы изготавливаем и поставляем трубы из ПНД диаметром до 3000 мм в Курске и Курской области, а также по всей территории РФ и странам СНГ. Доставка возможна автомобильным и ж/д транспортом.
